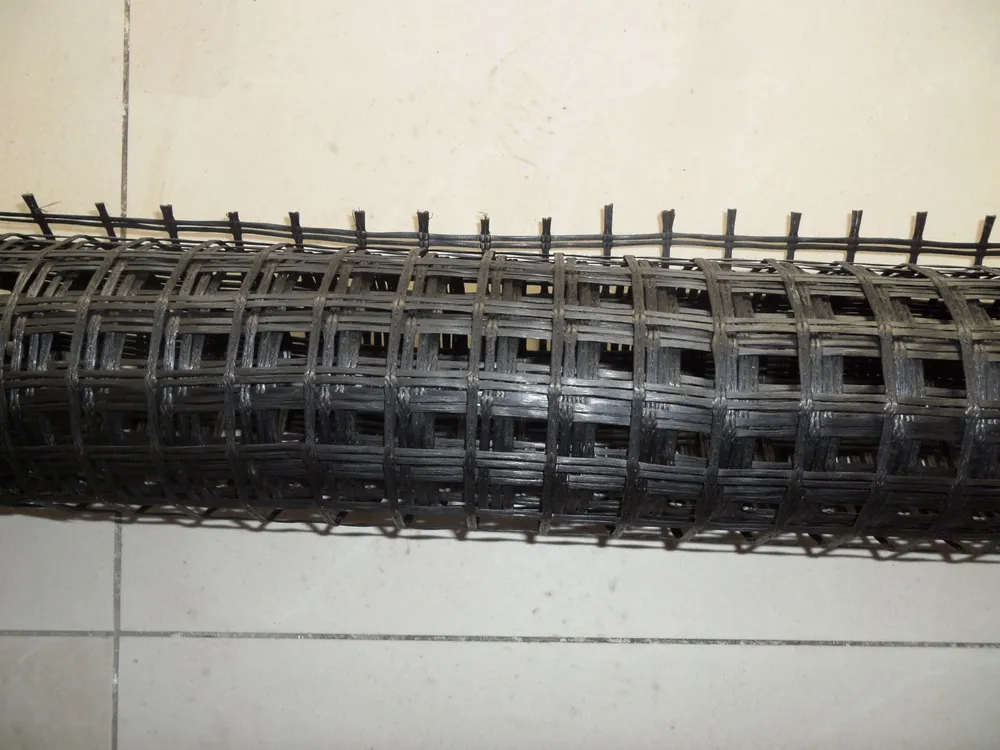

Geogrid polyester SIGMA dirajut warp dari filamen industri PET high-tenacity, dengan bundel benang diikat di setiap titik persilangan, dan geogrid jadi dilapisi PVC, SBR, atau bitumen. Konstruksi itu membuatnya fleksibel, sehingga menempel pada subgrade yang sudah disiapkan alih-alih menjembataninya, dan memikul beban berguna pada regangan kecil tempat struktur benar-benar bekerja — 30 kN/m pada regangan 5% untuk grade 60, 270 kN/m untuk grade 800. Rangkaian uniaxial berlapis PVC mempublikasikan kekuatan desain jangka panjang (LTDS) untuk usia desain 120 tahun, dari 34 sampai 452 kN/m, yaitu angka yang menjadi dasar desain dinding tanah bertulang. Tangga biaxial rajut dan uniaxial berkekuatan rendah juga diproduksi, dan grade di atas 800 kN/m ditawarkan per proyek.
Geogrid polyester dibangun seperti tekstil dibangun: bundel filamen industri PET high-tenacity ditata sebagai warp dan weft, dirajut sehingga benang terikat di setiap persilangan, lalu dilapisi. Beban dipikul oleh bundel filamen yang lurus dan menerus, bukan oleh lembaran polimer yang diregangkan, itulah sebabnya geogrid PET mencapai kekuatan tinggi tanpa ketebalan rib hasil ekstrusi. Karena pembeli sering mencari woven geogrid atau pet geogrid dan memaksudkan produk yang sama, perlu dibedakan: milik kami dirajut warp dengan sambungan terikat, bukan tenunan longgar yang bisa berubah bentuk saat pemasangan.
Untuk dinding tanah bertulang geogrid, kekuatan tarik ultimat hanyalah titik awal. Yang dipakai perencana adalah kekuatan desain jangka panjang — kekuatan ultimat setelah reduksi untuk creep, kerusakan instalasi, dan penuaan kimia atau biologis — dikutip terhadap usia desain tertentu. Rangkaian uniaxial berlapis PVC kami mempublikasikan LTDS untuk usia desain 120 tahun: 34 kN/m pada grade 60, 60 pada grade 100, 121 pada grade 200, 236 pada grade 400, dan 452 kN/m pada grade 800. Sekitar 55–57% dari ultimat di seluruh rangkaian, yang wajar dipertahankan geogrid PET. Selalu sertakan usia desain bersama angkanya — LTDS yang dikutip tanpa keterangan itu, atau dianggap seolah kekuatan putus, bukan input desain yang bisa dipakai.
Dinding atau lereng tidak berdeformasi sampai runtuh sebelum diminta bekerja; pergerakannya hanya sebagian kecil persen. Jadi kekuatan tarik pada regangan 2% dan 5% menentukan seberapa besar pergerakan yang dialami struktur. Grade 60 mengembangkan 12 kN/m pada 2% dan 30 kN/m pada 5%; grade 800 mengembangkan 130 dan 270 kN/m. Elongasi pada ultimat 10% di seluruh rangkaian, naik ke 13% pada grade 800. Di sinilah PET berbeda dari serat kaca, yang kaku tapi getas, dan dari geogrid plastik ekstrusi, yang butuh regangan lebih besar untuk memikul gaya yang sama — lihat geogrid fiberglass dan geogrid uniaxial bila aplikasinya aspal atau dinding berkekuatan lebih rendah.
Pelapis adalah keputusan pemilihan, bukan sekadar finishing. PVC adalah pilihan serba guna dan menjadi pelapis rangkaian LTDS di atas; melapisi bundel benang dari abrasi pemasangan dan memberi kekakuan yang cukup agar geogrid rata. SBR memberi geogrid lebih lentur dan fleksibel yang bekerja baik di cuaca dingin dan radius sempit. Pelapis bitumen dipakai bila geogrid dipasang di dalam atau di bawah lapisan bituminus, sehingga geogrid mengikat ke material sekitar alih-alih membentuk bidang licin. Beri tahu kami jenis urugan, suhu pemasangan, dan apakah geogrid bertemu aspal, dan kami konfirmasi pelapis yang ditawarkan.
Grade LTDS uniaxial dipasang pada dinding penahan tanah bersegmen dan berfacing panel, abutment jembatan, dan lereng bertulang curam, digelar dalam lapisan horizontal dengan arah kuat menjorok ke urugan. Untuk stabilisasi lereng geogrid, fleksibilitas geogrid PET rajut jadi keunggulan: mengikuti muka potongan dan membalut lift lereng tanpa memori bentuk gulungan ekstrusi. Grade biaxial rajut menyebarkan beban dua arah untuk platform kerja dan stabilisasi subgrade — pekerjaan yang sama dengan geogrid biaxial dan geogrid steel-plastic, layak dibandingkan dari sisi kekuatan, kekakuan, dan biaya sebelum diputuskan. Siapa pun yang mencari geogrid untuk lereng juga perlu memperhitungkan drainase dan perlakuan permukaan, bukan hanya perkuatannya.
Pada subgrade lunak atau berbutir halus, geogrid hanya separuh sistem. Geogrid memperkuat; kain memisahkan dan menyaring. Menentukan geogrid dan geotextile sebagai satu paket menjaga partikel halus tidak memompa ke lapisan granular sementara geogrid menahan tarikan — padukan geogrid PET dengan geotextile non woven filamen poliester atau geotextile PET needle-punched untuk pemisahan dan filtrasi, atau dengan geotextile woven di mana pemisah itu sendiri harus memikul beban. Kaki dinding dan zona gerusan sering menambahkan geobag. Rangkaian lengkap jenis geogrid dan pilihan material geogrid di baliknya tercantum di halaman produk kami — kirimkan LTDS desain, jarak lapisan, dan jumlah pesanan dan kami akan menawarkan harga sesuai itu.
Geogrid polyester — rangkaian uniaxial, dilapisi PVC, benang poliester high-tenacity. Kekuatan desain jangka panjang (LTDS) dikutip untuk usia desain 120 tahun. Nilai dikutip apa adanya dari datasheet sumber.
| Properti | Satuan | 60 | 100 | 200 | 400 | 800 |
|---|---|---|---|---|---|---|
| Kekuatan tarik ultimat (MD / CD) | kN/m | 60 / 30 | 100 / 30 | 200 / 30 | 400 / 50 | 800 / 100 |
| Kekuatan tarik pada regangan 2% | kN/m | 12 | 18 | 36 | 68 | 130 |
| Kekuatan tarik pada regangan 5% | kN/m | 30 | 50 | 100 | 160 | 270 |
| Elongasi pada kekuatan ultimat | % | 10 | 10 | 10 | 10 | 13 |
| Kekuatan desain jangka panjang (LTDS, 120 tahun) | kN/m | 34 | 60 | 121 | 236 | 452 |
| Ukuran mesh | mm | 25 × 25 | 25 × 25 | 25 × 25 | 25 × 25 | 25 × 25 |
| Lebar gulungan | m | 5.2 | 5.2 | 5.2 | 5.2 | 5.0 |
| Panjang gulungan | m | 100 | 100 | 100 | 50 | 50 |
| Pemuatan kontainer (40HC) | rolls / m² | 100 / 52,000 | 90 / 46,800 | 50 / 26,000 | 60 / 15,600 | 28 / 7,000 |
Filamen industri poliester (PET) high-tenacity. Bundel benang dirajut warp sehingga terikat di setiap titik persilangan, lalu geogrid jadi dilapisi PVC, SBR, atau bitumen. Pelapis melindungi filamen saat pemasangan; beban dipikul oleh bundel PET yang lurus.
LTDS adalah kekuatan desain jangka panjang — kekuatan ultimat setelah reduksi untuk creep, kerusakan instalasi, dan penuaan — dan milik kami dipublikasikan untuk usia desain 120 tahun: 34, 60, 121, 236, dan 452 kN/m untuk grade 60, 100, 200, 400, dan 800. Gunakan sebagai kekuatan perkuatan yang tersedia per lapisan, lalu terapkan faktor keamanan desain Anda sendiri. Jangan pernah menggantikan kekuatan tarik ultimat dengan LTDS, dan jangan pernah mengutip LTDS tanpa menyebut usia desain yang menyertainya.
Karena perkuatan harus menahan beban selama umur struktur, bukan hanya beberapa menit uji tarik. Creep di bawah beban tetap, kerusakan saat pemasangan dan pemadatan, serta penuaan kimia dan biologis jangka panjang semuanya mengurangi kapasitas geogrid yang aman dipikul. Di seluruh rangkaian ini LTDS bernilai sekitar 55–57% dari ultimat, yang normal untuk geogrid PET berlapis.
PVC adalah pilihan serba guna dan menjadi pelapis rangkaian LTDS uniaxial. SBR memberi geogrid lebih lentur dan fleksibel yang bekerja lebih baik di cuaca dingin atau radius sempit. Bitumen untuk geogrid yang dipasang di dalam atau di bawah lapisan bituminus, sehingga geogrid mengikat, bukan membentuk bidang licin. Kirimkan jenis urugan, kondisi pemasangan, dan apakah geogrid bertemu aspal, dan kami konfirmasi.
Serat kaca sangat kaku tapi getas, cocok untuk lapisan antara aspal, bukan perkuatan tanah. Geogrid plastik ekstrusi kaku dan mengunci agregat, tapi butuh regangan lebih besar untuk memikul gaya yang sama. Geogrid PET rajut bersifat fleksibel, menempel pada subgrade, dan mengembangkan kekuatan tinggi pada regangan rendah, itu sebabnya mendominasi dinding dan lereng bertulang berbeban tinggi. Bandingkan rangkaiannya di halaman geogrid fiberglass, geogrid biaxial, dan geogrid uniaxial kami.
Pada subgrade lunak atau berbutir halus, ya. Geogrid memperkuat; geogrid tidak memisahkan. Tanpa lapisan pemisah, partikel halus memompa naik ke urugan granular dan lapisan kehilangan kekuatan yang diasumsikan desain. Padukan geogrid dengan geotextile non woven filamen poliester atau geotextile PET needle-punched untuk pemisahan dan filtrasi, atau dengan geotextile woven di mana pemisah itu sendiri harus memikul beban.
Rangkaian uniaxial LTDS berlapis PVC lebar 5,2 m dengan gulungan 100 m untuk grade 60, 100, dan 200, dan lebar 5,2 m / 5,0 m dengan gulungan 50 m untuk grade 400 dan 800, semuanya mesh 25 × 25 mm. Tangga biaxial dan uniaxial berkekuatan rendah dibuat lebar 1–6 m dengan mesh 12–50 mm; panjang gulungan untuk itu tidak dipublikasikan, jadi konfirmasikan saat memesan.
Uniaxial berkekuatan tinggi diproduksi dari 150 sampai 1000 kN/m warp dengan 30–50 kN/m weft, elongasi ≤ 13%, mesh 25 × 25, 40 × 40, atau 50 × 50 mm, dan lebar 1–6 m, dalam pelapis PVC berbasis minyak atau air. Ini dipublikasikan sebagai rentang, bukan tabel per model, jadi anggap apa pun di atas tangga standar sebagai quote-on-request dan mintalah sertifikat pabrik dengan penawaran.
Beri tahu kami jumlah, pelabuhan tujuan, dan pertanyaan apa pun — kami membalas dalam satu hari kerja.
