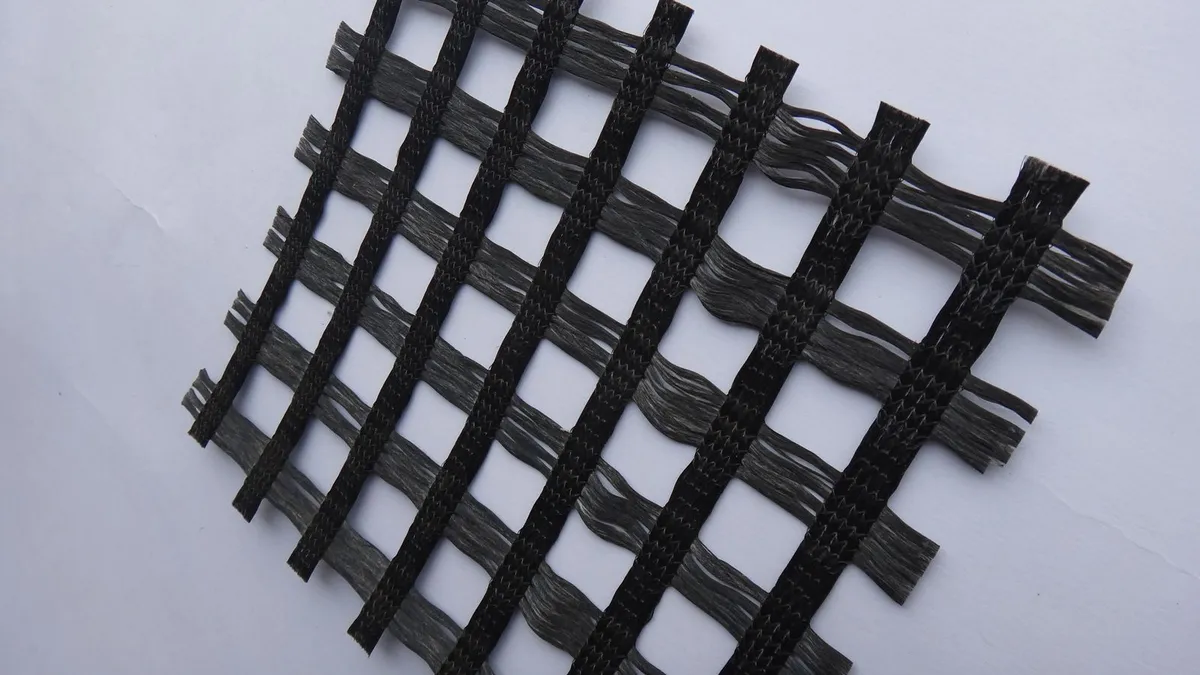

شبكة SIGMA للـ polyester geogrid محبوكة سدىً من خيوط PET صناعية عالية المتانة، مع ربط حزم الخيوط عند كل نقطة تقاطع وطلاء الشبكة النهائية بـ PVC أو SBR أو بيتومين. هذا التركيب يجعلها مرنة، فتلتفّ فوق طبقة تأسيس مُجهَّزة بدلاً من أن تجسر فوقها، وتحمل حملاً مفيداً عند الانفعالات الصغيرة التي تعمل عندها المنشأة فعلياً — 30 kN/m عند انفعال 5% في درجة 60، و270 kN/m في درجة 800. مجال uniaxial المطلي بـ PVC ينشر المقاومة التصميمية طويلة الأمد (LTDS) لعمر تصميمي 120 سنة، من 34 إلى 452 kN/m، وهو الرقم الذي يُصمَّم الجدار الترابي المسلَّح مقابله. تُنتَج أيضاً سلالم biaxial محبوكة ومنخفضة المقاومة uniaxial، وتُسعَّر الدرجات فوق 800 kN/m لكل مشروع.
تُبنى شبكة polyester geogrid كما يُبنى منسوج: تُرتَّب حزم خيوط PET صناعية عالية المتانة كسدى ولحمة، تُحبَك معاً بحيث تُربَط الخيوط عند كل تقاطع، ثم تُطلى. يُحمَل الحمل عبر حزم الخيوط المستقيمة المتصلة بدلاً من صفيحة بوليمر مشدودة، ولهذا تبلغ شبكة PET مقاومة عالية دون سماكة الضلع المبثوق. ولأن المشترين يبحثون غالباً عن woven geogrid أو pet geogrid ويقصدون المنتج نفسه، لاحظ الفارق: شبكتنا محبوكة سدىً بوصلات مربوطة، لا نسيجاً فضفاضاً قد يخرج عن استقامته أثناء الفرش.
لجدار geogrid reinforced soil، مقاومة الشد النهائية ليست إلا نقطة البداية. ما يستخدمه المصمم هو المقاومة التصميمية طويلة الأمد — المقاومة النهائية بعد خصومات الزحف وضرر التركيب والتقادم الكيميائي أو البيولوجي — منشورة مقابل عمر تصميمي محدد. مجالنا uniaxial المطلي بـ PVC ينشر LTDS لعمر تصميمي 120 سنة: 34 kN/m في درجة 60، 60 في درجة 100، 121 في درجة 200، 236 في درجة 400، و452 kN/m في درجة 800. أي نحو 55–57% من المقاومة النهائية عبر المجال، وهذا ما يجب أن يحتفظ به تسليح PET. اذكر عمر التصميم مع الرقم دائماً — فـ LTDS مذكورة بلا عمر تصميمي، أو مذكورة وكأنها مقاومة الكسر، مُدخَل غير قابل للاستخدام في التصميم.
الجدار أو المنحدر لا يتشوّه حتى الانهيار قبل أن يُطلَب منه العمل؛ بل يتحرك جزءاً يسيراً من نسبة مئوية واحدة. لذا فإن مقاومة الشد عند انفعال 2% و5% تحدد مقدار الحركة التي تراها المنشأة. تطوّر درجة 60 مقاومة 12 kN/m عند 2% و30 kN/m عند 5%؛ وتطوّر درجة 800 مقاومة 130 و270 kN/m. الاستطالة عند الحمل النهائي 10% عبر المجال، ترتفع إلى 13% في درجة 800. هنا يتميّز PET عن الألياف الزجاجية الصلبة الهشّة، وعن الشبكة البلاستيكية المبثوقة التي تحتاج انفعالاً أكبر لتحريك القوة نفسها — راجع fiberglass geogrid وuniaxial geogrid إن كان التطبيق أسفلتاً أو جداراً أقل مقاومة.
الطلاء قرار اختيار، لا تشطيب. PVC هو الخيار العام وهو ما يُورَّد به مجال LTDS أعلاه؛ يعزل حزم الخيوط عن سحج التركيب ويمنح الشبكة صلابة كافية لتستلقي مستوية. SBR يمنح شبكة أنعم وأكثر مرونة تتعامل بشكل أفضل في الطقس البارد وفي الأنصاف قطرية الضيقة. طلاء البيتومين يُستخدم حيث تُوضَع الشبكة داخل أو تحت طبقات بيتومينية، فترتبط الشبكة بالمادة المحيطة بدلاً من تكوين سطح انزلاق. أخبرنا بنوع الردم ودرجة حرارة الفرش وهل تلامس الشبكة الأسفلت وسنؤكد الطلاء المناسب.
تذهب درجات uniaxial بـ LTDS إلى الجدران الاستنادية المقسَّمة والمكسوّة بالألواح، وركائز الجسور، والمنحدرات الحادة المسلَّحة، مفروشة في طبقات أفقية مع اتجاه المقاومة القوي عائداً إلى الردم. لتثبيت المنحدرات (geogrid slope stabilization) تمثّل مرونة شبكة PET المحبوكة ميزة: تتبع وجه القطع وتلفّ طبقة المنحدر دون ذاكرة اللفة المبثوقة. الدرجات biaxial المحبوكة توزّع الحمل في الاتجاهين لمنصات العمل وتثبيت طبقة التأسيس — المهمة نفسها التي تغطيها biaxial geogrid وsteel-plastic geogrid، وتستحق المقارنة على المقاومة والصلابة والتكلفة قبل الالتزام. من يبحث عن geogrid للمنحدرات عليه أيضاً تحديد مقاس التصريف ومعالجة الواجهة، لا التسليح وحده.
على أسس التربة الرخوة أو الناعمة الحبيبات، الشبكة نصف المنظومة فقط. الشبكة تُسلّح؛ القماش يفصل ويرشّح. تحديد geogrid وgeotextile كزوج يمنع الحبيبات الناعمة من التسرب إلى الطبقة الحبيبية بينما تحمل الشبكة الشد — اقرن شبكة PET بـ جيوتكستايل غير منسوج من خيوط بوليستر أو جيوتكستايل PET مثقوب بالإبرة للفصل والترشيح، أو مع الجيوتكستايل المنسوج حيث يجب أن يحمل الفاصل نفسه حملاً. قواعد الجدران ومناطق النحر تضيف غالباً geobag. المدى الكامل لأنواع الـ geogrid وخيارات خامتها مذكور على صفحة المنتجات — أرسل LTDS التصميمية وتباعد الطبقات والكمية وسنسعّر وفقها.
Polyester geogrid — مجال uniaxial، مطلي بـ PVC، خيوط بوليستر عالية المتانة. المقاومة التصميمية طويلة الأمد (LTDS) مذكورة لعمر تصميمي 120 سنة. القيم منقولة حرفياً من بطاقة البيانات المصدرية.
| الخاصية | الوحدة | 60 | 100 | 200 | 400 | 800 |
|---|---|---|---|---|---|---|
| مقاومة الشد النهائية (طولي / عرضي) | kN/m | 60 / 30 | 100 / 30 | 200 / 30 | 400 / 50 | 800 / 100 |
| الشد عند انفعال 2% | kN/m | 12 | 18 | 36 | 68 | 130 |
| الشد عند انفعال 5% | kN/m | 30 | 50 | 100 | 160 | 270 |
| الاستطالة عند المقاومة النهائية | % | 10 | 10 | 10 | 10 | 13 |
| المقاومة التصميمية طويلة الأمد (LTDS، 120 سنة) | kN/m | 34 | 60 | 121 | 236 | 452 |
| مقاس الفتحة | mm | 25 × 25 | 25 × 25 | 25 × 25 | 25 × 25 | 25 × 25 |
| عرض اللفة | m | 5.2 | 5.2 | 5.2 | 5.2 | 5.0 |
| طول اللفة | m | 100 | 100 | 100 | 50 | 50 |
| تحميل الحاوية (40HC) | rolls / m² | 100 / 52,000 | 90 / 46,800 | 50 / 26,000 | 60 / 15,600 | 28 / 7,000 |
من خيوط بوليستر (PET) صناعية عالية المتانة. تُحبَك حزم الخيوط سدىً بحيث تُربَط عند كل نقطة تقاطع، ثم تُطلى الشبكة النهائية بـ PVC أو SBR أو بيتومين. يحمي الطلاء الخيوط أثناء التركيب؛ ويُحمَل الحمل عبر حزم PET المستقيمة.
LTDS هي المقاومة التصميمية طويلة الأمد — المقاومة النهائية بعد خصومات الزحف وضرر التركيب والتقادم — ومنشورة عندنا لعمر تصميمي 120 سنة: 34 و60 و121 و236 و452 kN/m لدرجات 60 و100 و200 و400 و800. استخدمها بصفتها مقاومة التسليح المتاحة لكل طبقة، ثم طبّق عامل أمان التصميم الخاص بك. لا تستبدل مقاومة الشد النهائية بـ LTDS أبداً، ولا تذكر LTDS دون ذكر عمر التصميم الذي تنتمي إليه.
لأن التسليح يجب أن يحمل الحمل طوال عمر المنشأة، لا لدقائق اختبار شد. الزحف تحت حمل مستمر، والضرر أثناء الفرش والضغط، والتقادم الكيميائي والبيولوجي طويل الأمد، كلها تقلّل ما تستطيع الشبكة حمله بأمان. عبر هذا المجال تبلغ LTDS نحو 55–57% من النهائية، وهو أمر طبيعي لشبكة PET مطلية.
PVC هو الخيار العام وهو ما يُورَّد به مجال uniaxial بـ LTDS. SBR يمنح شبكة أنعم وأكثر مرونة تتعامل بشكل أفضل في الطقس البارد أو الأنصاف قطرية الضيقة. البيتومين لشبكات تُوضَع داخل أو تحت طبقات بيتومينية، فترتبط بدلاً من تكوين سطح انزلاق. أرسل نوع الردم وظروف الفرش وهل تلامس الشبكة الأسفلت وسنؤكد.
الألياف الزجاجية صلبة جداً لكنها هشّة، ما يناسب طبقات الأسفلت البينية أكثر من تسليح التربة. الشبكة البلاستيكية المبثوقة صلبة وتقفل الركام، لكنها تحتاج انفعالاً أكبر لتحريك القوة نفسها. شبكة PET المحبوكة مرنة، تلتفّ حول التأسيس وتطوّر مقاومة عالية عند انفعال منخفض، لهذا تهيمن على الجدران والمنحدرات المسلَّحة عالية الحمل. قارن المجالات على صفحاتنا fiberglass geogrid وbiaxial geogrid وuniaxial geogrid.
على التأسيس الرخو أو الناعم الحبيبات، نعم. الشبكة تُسلّح؛ لا تفصل. بلا طبقة فصل، تتسرب الحبيبات الناعمة صعوداً إلى الردم الحبيبي وتفقد الطبقة القوة التي افترضها التصميم. اقرن الشبكة بجيوتكستايل غير منسوج من خيوط بوليستر أو مثقوب بالإبرة PET للفصل والترشيح، أو بجيوتكستايل منسوج حيث يجب أن يحمل الفاصل نفسه حملاً.
مجال uniaxial المطلي بـ PVC بـ LTDS بعرض 5.2 م على لفات 100 م لدرجات 60 و100 و200، وعرض 5.2 م / 5.0 م على لفات 50 م لدرجتَي 400 و800، جميعها بفتحة 25 × 25 مم. سلالم biaxial المحبوكة وuniaxial منخفضة المقاومة تُصنع بعرض 1–6 م وفتحة 12–50 مم؛ طول اللفة لتلك غير منشور، فأكِّده عند الطلب.
تُنتَج uniaxial عالية المقاومة من 150 حتى 1000 kN/m سدى مع 30–50 kN/m لحمة، استطالة ≤ 13%، فتحة 25 × 25 أو 40 × 40 أو 50 × 50 مم وعروض 1–6 م، بطلاء PVC زيتي أو مائي. تُنشَر كمجال لا كجدول لكل موديل، فتعامل مع أي شيء فوق السلّم القياسي على أنه يُسعَّر عند الطلب واطلب شهادة المصنع مع العرض.
