Prefabricated horizontal drain SIGMA (PHD) adalah band drain yang terbuat dari inti polipropilena (PP) yang kuat secara mekanis, dibungkus selubung filter geotextile non woven, khusus untuk pekerjaan perbaikan dan drainase tanah. Dipasang horizontal pada lapisan drainase, PHD mengumpulkan air pori yang dibuang oleh prefabricated vertical drain (PVD / wick drain) yang dipasang pada tanah lunak, lalu membawanya secara lateral ke saluran keluar, mempercepat konsolidasi tanah lunak tanpa bergantung pada lapisan drainase pasir yang tebal.
Prefabricated horizontal drain (PHD) memperbaiki tanah lunak dengan membawa air secara menyamping. Terbuat dari inti PP yang kuat secara mekanis dalam selubung filter non woven, ia dipasang horizontal pada lapisan drainase di atas tanah yang diolah, tempat ia mengumpulkan air pori yang dibuang melalui vertical drain (PVD / wick drain) yang dipasang pada tanah lunak, lalu memindahkannya ke saluran keluar. Dengan memberi air itu jalur lateral yang cepat, PHD drain mempercepat konsolidasi, sehingga tanah lunak menambah kekuatan dan menurun dalam hitungan bulan, bukan tahun.

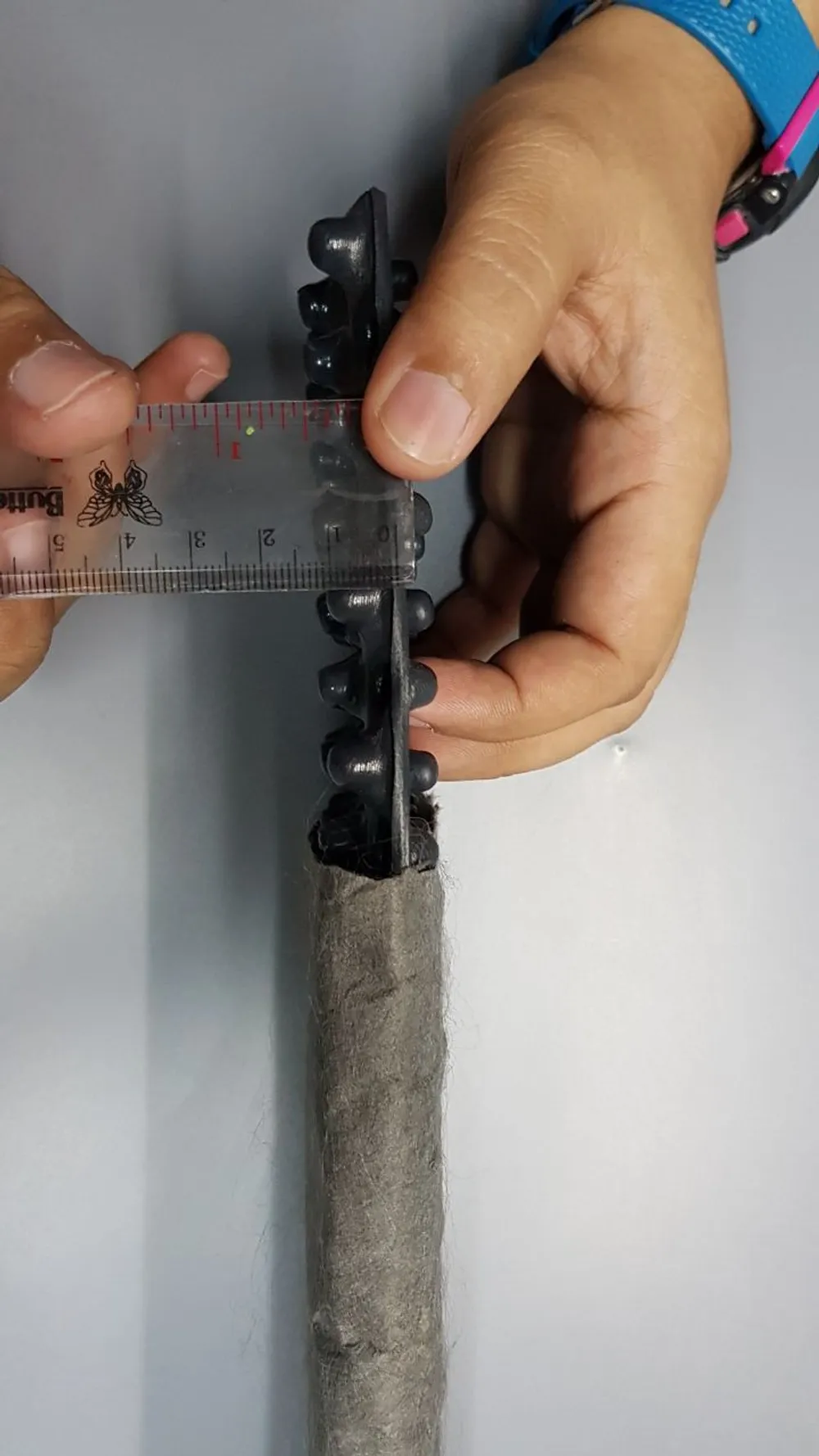

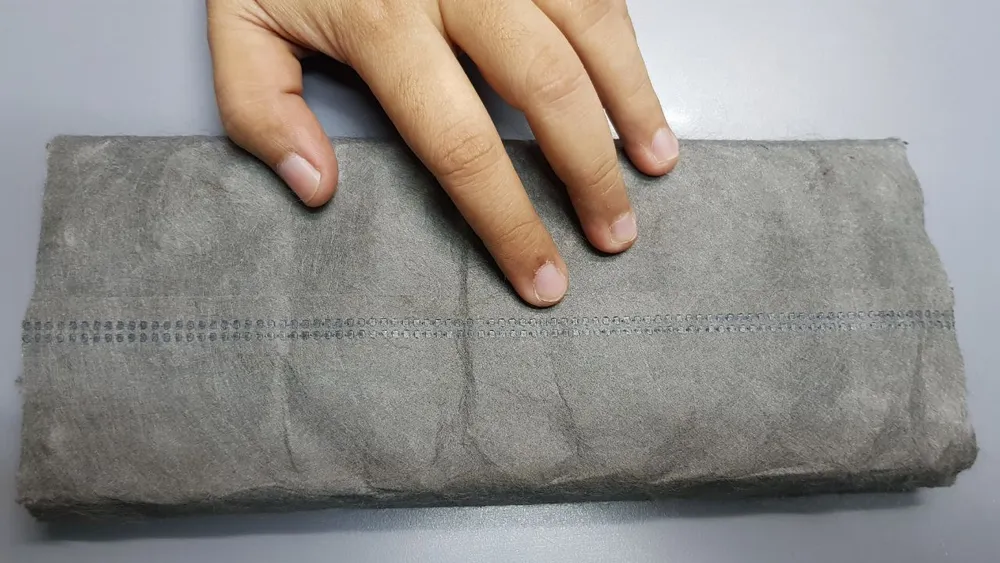

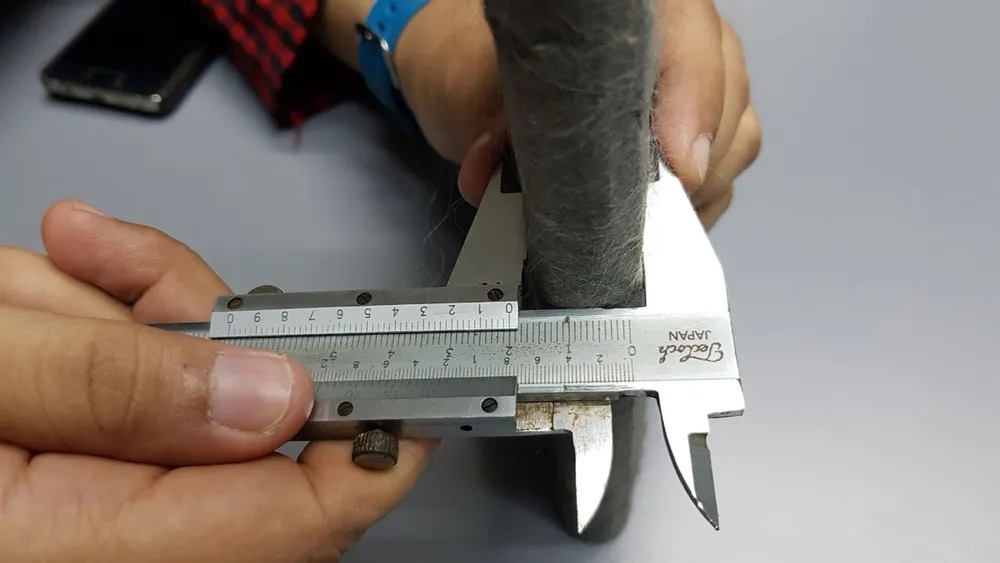

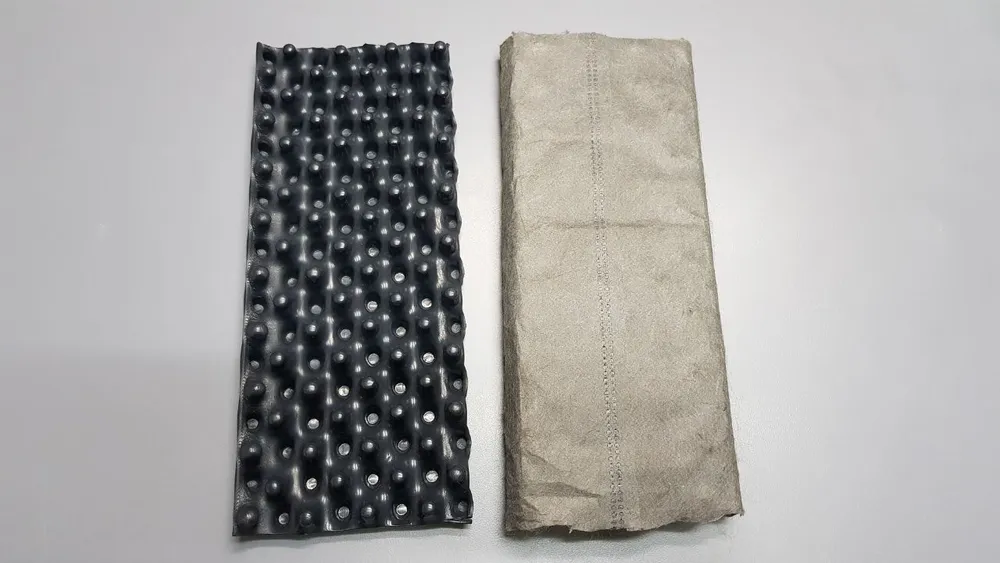

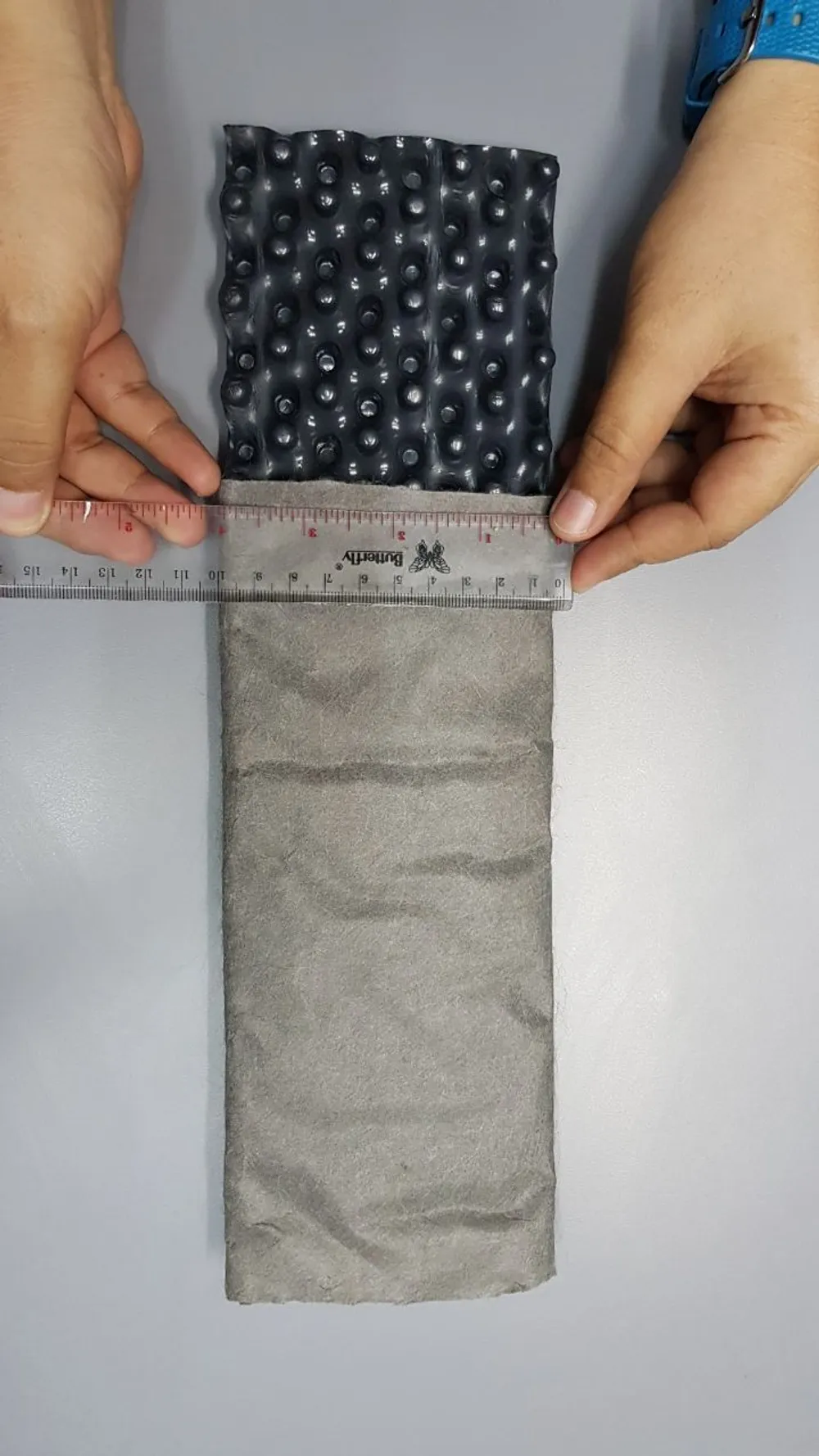

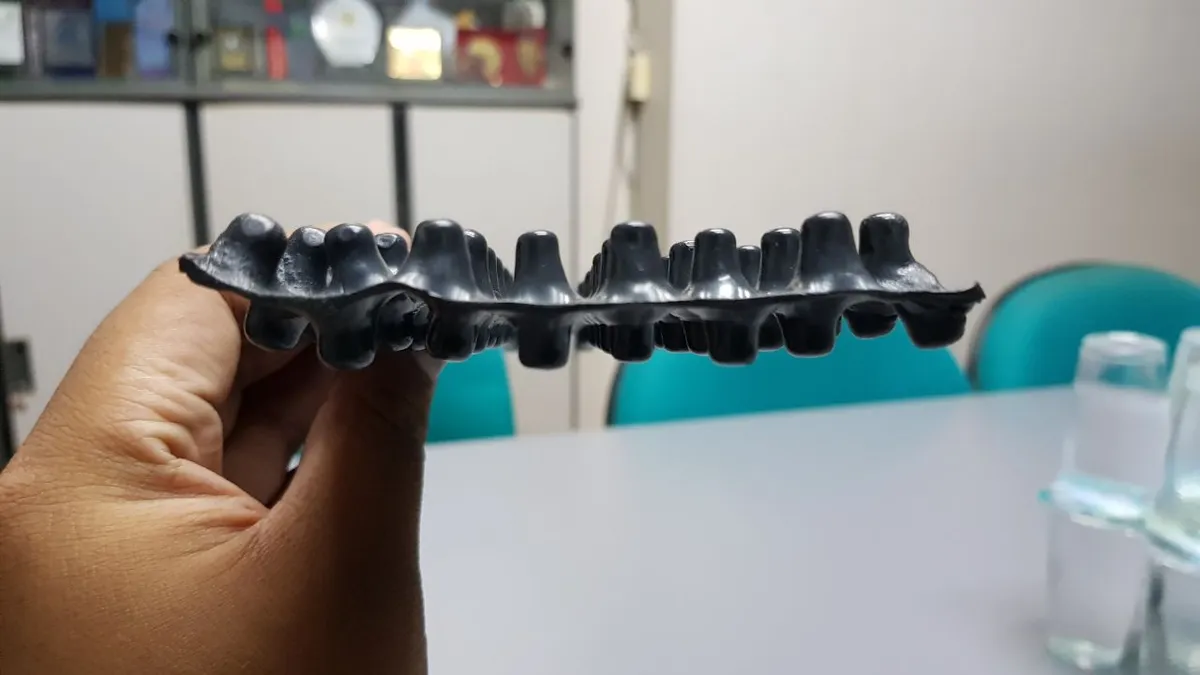

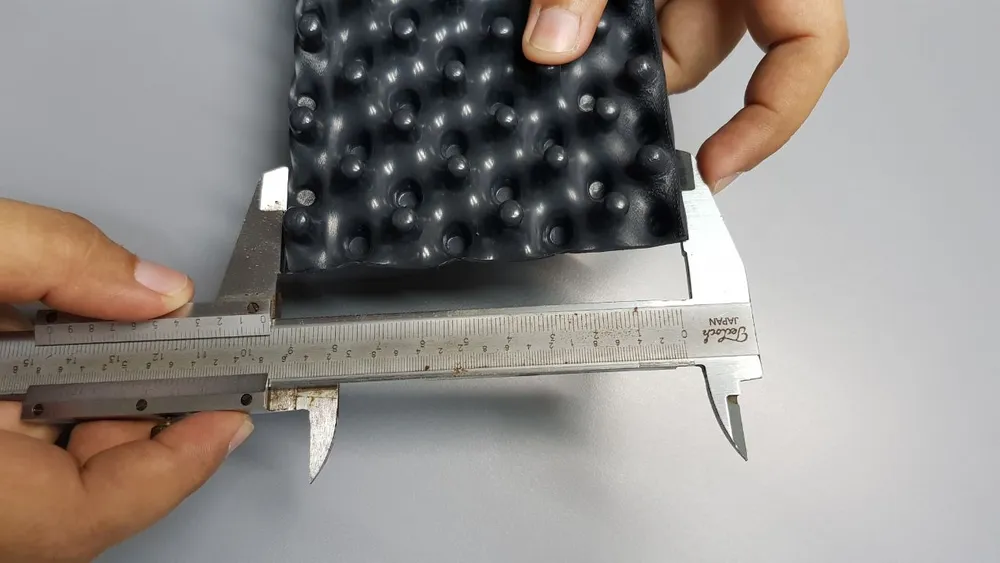

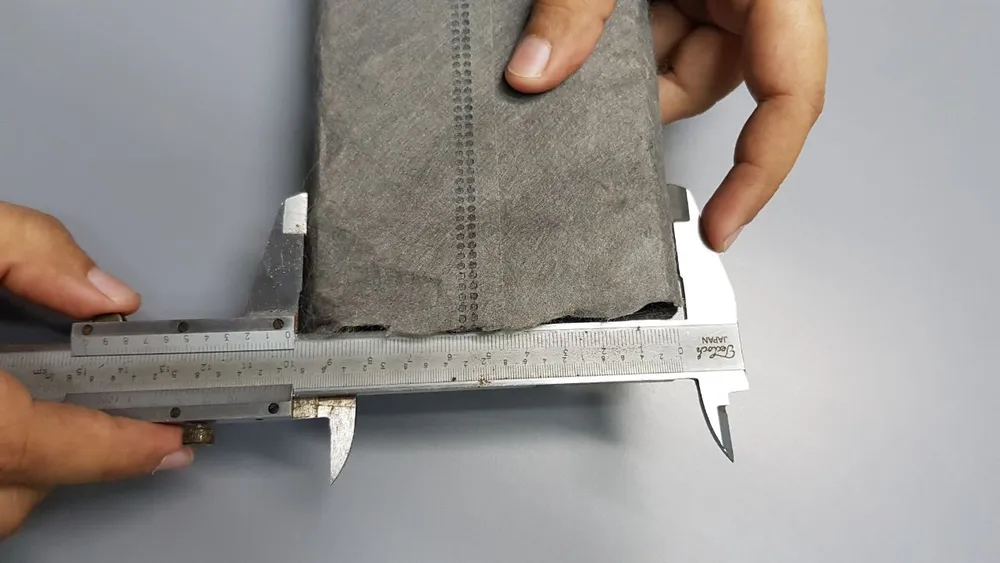

Drain ini berupa pita datar yang dibangun dari dua bagian. Intinya adalah profil polipropilena yang kuat secara mekanis dengan saluran yang tetap terbuka untuk membawa air sepanjang pita, dan dibungkus selubung filter geotextile non woven yang membiarkan air masuk sambil menyaring partikel halus tanah yang jika tidak akan menyumbat inti. Polipropilena membuat pita ini tahan penuaan dan tahan korosi, sehingga PHD terus bekerja sepanjang periode preload yang berbulan-bulan tanpa rusak di dalam tanah.
Bekerja sebagai horizontal wick drain, PHD menggantikan lapisan pasir granular tebal yang biasanya dihampar di atas lapangan PVD. Inti PP tetap terbuka di bawah berat timbunan surcharge sementara selubung non woven menyaring partikel halus, sehingga horizontal drain terus membuang air sepanjang periode preload. Hal ini menjadikan prefabricated horizontal drain pendamping yang bersih dan efisien bagi vertical drain pada proyek reklamasi, timbunan, dan pondasi tanah lunak.
PHD digelar dan dipasang horizontal melintasi area yang diolah pada ketinggian lapisan pasir lama, dengan jarak sedemikian sehingga setiap pita mengumpulkan buangan dari sekelompok vertical drain. Pita-pita itu mengarah ke kolektor atau saluran keluar di tepi timbunan, lalu surcharge atau preload dihampar di atasnya. Karena pita ini prefabrikasi dan ringan, pemasangannya lebih cepat dan bersih dibanding mendatangkan, menghampar, dan memadatkan lapisan pasir granular — dan tidak ada risiko lapisan pasir terendap lumpur.
PHD ditetapkan pada perbaikan dan konsolidasi tanah pondasi lunak, program preloading dan surcharge, reklamasi lahan, dan pengembangan lahan tanah lunak — di mana pun prefabricated vertical drain dipasang dan air porinya harus dialirkan keluar. Paling sering ia menjadi pengganti langsung lapisan drainase pasir di atas lokasi yang diolah PVD, berpasangan satu lawan satu dengan vertical drain yang dilayaninya.
Tidak ada satu standar publik wajib yang mengatur band drain PHD, sehingga lebar, ketebalan inti, dan kapasitas alir bersifat spesifik produk dan dipastikan terhadap data produksi SIGMA — kapasitas alir adalah properti kunci dan harus dinyatakan pada tekanan kekang aktual, tidak pernah ditebak. PHD biasanya ditetapkan bersama vertical drain yang dilayaninya: lihat wick drain (PVD) kami untuk elemen vertikalnya, geotextile non woven kami untuk kain filter terkait, dan seluruh rangkaian drainase untuk produk pengumpul permukaan.
Prefabricated horizontal drain (PHD) — spesifikasi pabrikan. Tidak ada satu standar publik wajib yang mengatur band drain PHD; nilai numerik akan disuplai dari data produksi SIGMA.
| Properti | Nilai | Catatan |
|---|---|---|
| Tipe | Prefabricated horizontal (band) drain | — |
| Material inti | Polipropilena (PP) yang kuat secara mekanis | — |
| Material filter | Selubung geotextile non woven | — |
| Warna | Hitam; warna lain sesuai permintaan | — |
| Lebar | Sesuai permintaan | lebar pita |
| Ketebalan inti | Sesuai permintaan | — |
| Kuat tarik inti | Sesuai permintaan | sebutkan metode uji |
| Kapasitas alir | Sesuai permintaan | pada tekanan kekang/gradien rencana |
| Filter — laju aliran air / permitivitas | Sesuai permintaan | ASTM D4491 jika dilaporkan |
| Panjang gulungan | Sesuai permintaan | disuplai dalam gulungan |
PHD adalah band drain — inti polipropilena yang kuat secara mekanis dibungkus selubung filter non woven — dipasang horizontal pada lapisan drainase di atas tanah lunak. Ia mengumpulkan air pori yang dibuang oleh vertical drain (PVD) yang dipasang dalam tanah dan membawanya secara lateral ke saluran keluar, mempercepat konsolidasi.
Keduanya band drain berinti PP berselubung geotextile, tetapi dipasang dalam arah berbeda. PVD ditancapkan vertikal ke tanah lunak untuk memberi jalur drainase radial pendek; PHD dipasang horizontal di atas tanah untuk mengumpulkan dan membuang air yang dilepaskan vertical drain itu. Keduanya biasanya dipakai bersama.
Ya — itulah tujuan utamanya. Prefabricated horizontal drain bekerja sebagai horizontal wick drain menggantikan lapisan pasir granular tebal yang biasanya dihampar di atas lapangan PVD, memberi pemasangan yang lebih bersih dan cepat sambil tetap membuang air pori selama periode preload.
Kapasitas alir adalah properti rencana kunci dan menurun saat tekanan kekang naik. Karena tidak ada satu standar publik untuk PHD, kami memastikan lebar, ketebalan inti, dan kapasitas alir dari datasheet SIGMA serta menyatakan kapasitas alir pada tekanan kekang aktual Anda — kirimkan profil tanah dan surcharge-nya.
Harga bergantung pada lebar pita, ketebalan inti dan kelas kapasitas alir, selubung filter non woven, dan kuantitas pesanan. Karena PHD dibuat sesuai spesifikasi Anda dan bukan menurut satu standar publik, kirimkan luas lokasi, kapasitas alir yang dibutuhkan (atau profil tanah dan surcharge), dan panjang yang diperlukan, dan kami akan memberikan harga satuan per meter.
PHD diproduksi berdasarkan pesanan dengan inti PP dan selubung non woven, sehingga berlaku kuantitas pesanan minimum yang bervariasi menurut lebar pita dan kelas kapasitas alir. Beri tahu kami luas area yang diolah dan jarak drain, dan kami akan memastikan MOQ dalam meter lari beserta waktu produksinya.
Waktu produksi bergantung pada lebar pita, kelas inti dan kapasitas alir, serta total panjang yang dipesan. Setelah kami memastikan lebar, ketebalan inti, dan kapasitas alir terhadap data produksi SIGMA, kami akan memberikan jadwal produksi dan pengiriman yang pasti.
Pita ini datar dan lentur, sehingga disuplai dalam gulungan yang dikirim ringkas melalui laut. Kami memastikan panjang gulungan dari data produksi SIGMA, lalu memberi tahu berapa gulungan yang muat dalam satu palet atau kontainer untuk pesanan Anda agar dapat merencanakan pengangkutan — kirimkan pelabuhan tujuan dan total panjang yang dibutuhkan.
Beri tahu kami jumlah, pelabuhan tujuan, dan pertanyaan apa pun — kami membalas dalam satu hari kerja.
