أنبوب التصريف المموّج من SIGMA هو أنبوب HDPE مموّج مزدوج الجدار (Type S) بسطح خارجي مموّج وتجويف داخلي أملس، مصنوع وفق AASHTO M294 والمعيار المماثل لتصريف الأراضي ASTM F2648. يُورَّد صلدًا لمجاري الأمطار وأنابيب العبّارات، أو مثقّبًا (perforated drainage pipe) للتصريف الجوفي (المصارف الفرنسية) وتصريف الأراضي، ويجمع هذا الأنبوب المموّج مزدوج الجدار بين صلابة عالية ومسار تدفّق منخفض الاحتكاك بأقطار من 4" إلى 60".
أنبوب التصريف المموّج من SIGMA هو أنبوب مموّج مزدوج الجدار: الجدار الخارجي المموّج يمنح صلابة عالية لتحمّل أحمال الردم، بينما يحافظ الجدار الداخلي الأملس على مسار تدفّق نظيف منخفض الاحتكاك. مصنوع وفق AASHTO M294 (وASTM F2648 لتصريف الأراضي)، وهذا الأنبوب المموّج HDPE هو الخيار الأساسي لمجاري الأمطار وأنابيب العبّارات، ليحلّ محلّ أنابيب الصلب المموّج الأثقل (corrugated metal pipe) بأنبوب HDPE أخفّ وغير قابل للتآكل.

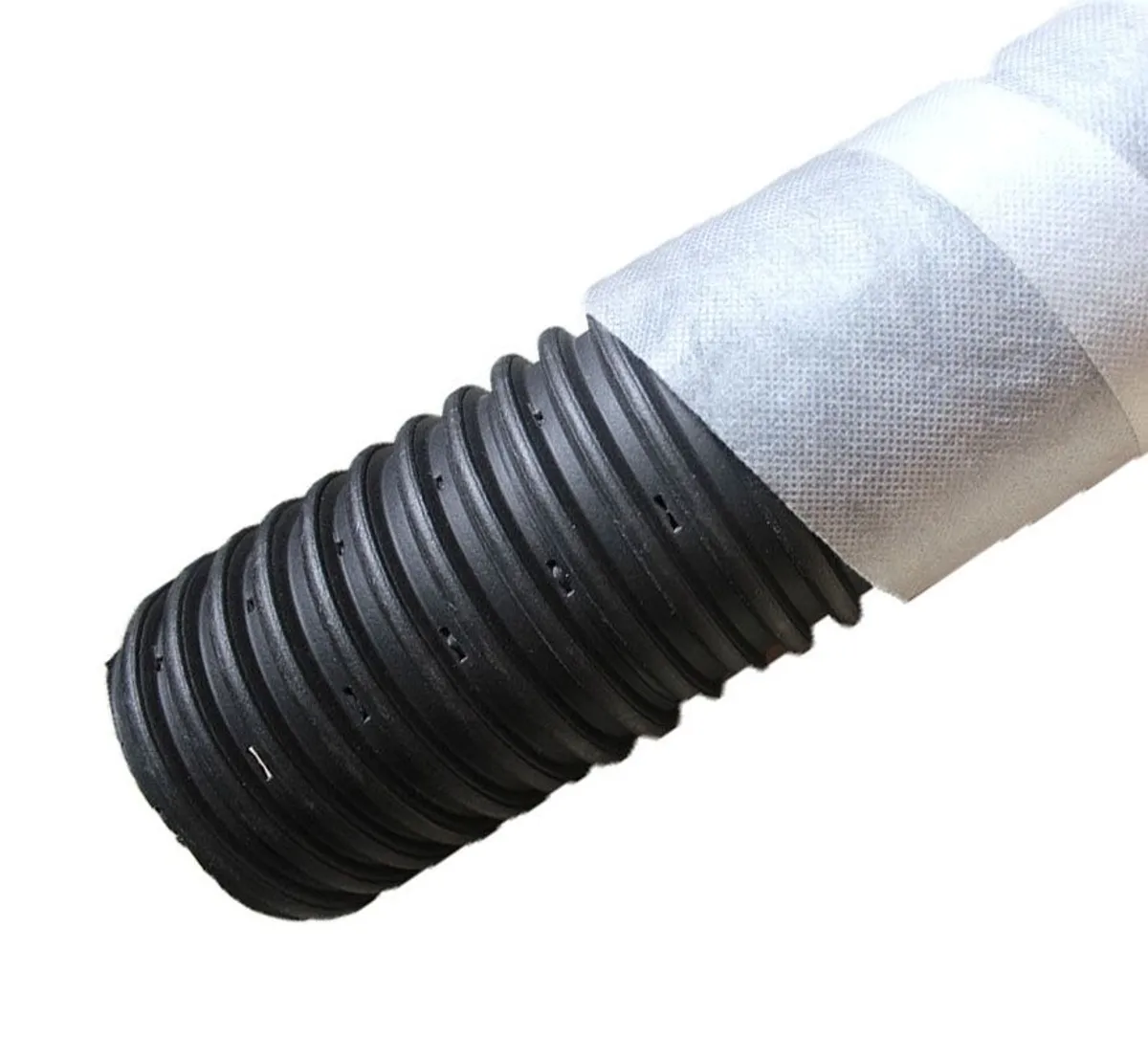

اطلب الأنبوب صلدًا للعبّارات ومجاري الأمطار، أو مثقّبًا للتصريف الجوفي. وكأنبوب مثقّب (perforated drainage pipe) يسمح للمياه الجوفية بالدخول عبر الثقوب، فهو مثالي كأنبوب مصرف فرنسي مموّج أو مصرف حقول أو نظام تصريف للتربة التحتية. تتوفّر ثقوب Class 1 وClass 2 وفق AASHTO M294. وتغطّي المقاسات من أنبوب التصريف المموّج 4 inch حتى الأقطار الكبيرة 24"–60" تصريف الأفنية وصولًا إلى عبّارات الطرق السريعة.
تتراوح الأقطار من 4" (100 mm) إلى 60" (1500 mm) بأطوال قياسية 20 ft؛ كما تُشحَن الأقطار الصغيرة في لفّات 50 m أو 100 m للتركيب الميداني السريع. الوصلات إمّا طرف سادة أو نظام محكم جرس-وذيل وفق ASTM D3212. وللبديل الصلد في مشاريع الجدران الاستنادية وتصريف الأراضي راجع أنبوب التصريف المنفِذ الصلد، أو اقرن الأنبوب بطبقة تصريف جيونت (geonet) خلف الجدار.
أنبوب البولي إيثيلين المموّج من SIGMA مصنوع من بولي إيثيلين عالي الكثافة بأدنى تصنيف خلية 435400C وفق ASTM D3350 ومحتوى أسود كربون 2%–4% للثبات ضد الأشعة فوق البنفسجية. تُنتَج التموّجات الحلقية والمقطع مزدوج الجدار وفق AASHTO M294، مع تغطية ASTM F2648 لاستخدام تصريف الأراضي؛ وتُتحقَّق الصلابة عند انحراف 5% وفق ASTM D2412. كما يتوفّر مقطع أحادي الجدار Type C. وهذا أنبوب البولي إيثيلين المموّج للتصريف الأسود وغير القابل للتآكل مصمَّم لعمر خدمة طويل تحت الردم.
تستخدم العبّارات التقليدية أنابيب معدنية أو صلب مموّج (corrugated steel pipe) تصدأ وتتآكل مع الوقت وثقيلة في المناولة. أمّا أنبوب العبّارة HDPE فهو أخفّ وغير قابل للتآكل ومقاوم كيميائيًا، ويمنح التجويف الداخلي الأملس للمقطع مزدوج الجدار مسار تدفّق أفضل من أنبوب أحادي الجدار أو عبّارة صلب مجلفنة. لذلك يُحدَّد الأنبوب HDPE المموّج مزدوج الجدار (من فئة N-12 / SN8) بدلًا من أنابيب العبّارات المعدنية والصلب المموّج لمجاري الأمطار وعبّارات الممرات وتصريف الأفنية.
كأنبوب عبّارة وأنبوب مجاري أمطار، ينقل المنتج الصلد مياه العواصف تحت الممرات والطرق والمسارات الزراعية؛ وكأنبوب تصريف مموّج مثقّب يخدم المصارف الفرنسية ومصارف الحقول وتصريف التربة التحتية، وتصريف خلف الجدران الاستنادية والأساسات. تشمل المقاسات الشائعة لدى المشترين أنبوب التصريف المموّج 4 inch و6 inch لتصريف الأفنية والمزاريب وصولًا إلى أقطار 24"–60" لعبّارات الطرق السريعة. وللتدفّق خلف الجدار يُقرَن الأنبوب المثقّب بطبقة تجميع جيونت (geonet) أو مركّبة.
أنبوب التصريف المموّج HDPE — أبعاد وصلابة المقطع مزدوج الجدار Type S، وفق AASHTO M294. أدنى صلابة عند انحراف 5% (ASTM D2412)؛ أدنى قيم إنتاج متوسطة.
| القطر الداخلي الاسمي (in) | القطر الداخلي الاسمي (mm) | القطر الخارجي (in) | أدنى صلابة للأنبوب (psi) | أدنى سُمك للجدار (in) | الطول القياسي (ft) |
|---|---|---|---|---|---|
| 4 | 100 | 4.7 | 34.0 | 0.002 | 20 |
| 6 | 150 | 6.9 | 34.0 | 0.002 | 20 |
| 8 | 200 | 9.4 | 50.0 | 0.025 | 20 |
| 10 | 250 | 11.8 | 50.0 | 0.025 | 20 |
| 12 | 300 | 14.5 | 50.0 | 0.035 | 20 |
| 15 | 375 | 17.5 | 42.0 | 0.040 | 20 |
| 18 | 450 | 21.5 | 40.0 | 0.050 | 20 |
| 24 | 600 | 27.9 | 34.0 | 0.060 | 20 |
| 30 | 750 | 35.7 | 29.0 | 0.060 | 20 |
| 36 | 900 | 42.1 | 22.5 | 0.070 | 20 |
| 42 | 1050 | 48.2 | 21.0 | 0.070 | 20 |
| 48 | 1200 | 54.3 | 20.0 | 0.070 | 20 |
| 60 | 1500 | — | — | — | 20 |
أنبوب التصريف المموّج الصلد يُستخدم لنقل المياه كعبّارة أو مجرى أمطار؛ أمّا الأنبوب المثقّب فله ثقوب على طول الجدار تسمح للمياه الجوفية بالدخول، ما يجعله الخيار الصحيح للمصرف الفرنسي أو مصرف الحقول أو نظام تصريف التربة التحتية. نورّد النوعين، مع ثقوب Class 1 أو Class 2 وفق AASHTO M294 — أخبرنا بالتطبيق وسنوصي بالصلد أو المثقّب.
Type S هو مقطع مزدوج الجدار بسطح خارجي مموّج لتحمّل أحمال الردم وتجويف داخلي أملس لسعة تدفّق عالية. يُصنَع أنبوب التصريف المموّج Type S من SIGMA وفق AASHTO M294؛ كما يتوفّر Type C أحادي الجدار. ويمنح التجويف الداخلي الأملس هيدروليكا أفضل بكثير من أنبوب أحادي الجدار.
تتراوح الأقطار من 4 inch (100 mm) إلى 60 inch (1500 mm). الطول القياسي 20 ft؛ كما تُشحَن الأقطار الصغيرة في لفّات 50 m أو 100 m للتركيب السريع. والأقطار فوق 48" متوفّرة عند الطلب، مع تأكيد قيم الصلابة والجدار لكل دفعة إنتاج.
أنبوب HDPE المموّج أخفّ وغير قابل للتآكل وأسهل في المناولة من أنبوب الصلب المموّج أو العبّارة المجلفنة، ويمنح تجويفه الداخلي الأملس مسار تدفّق أفضل. ويُحدَّد على نطاق واسع كأنبوب عبّارة HDPE وأنبوب مجاري أمطار حيث يهمّ عمر الخدمة الطويل في التُرَب الرطبة أو العدوانية.
يُصنَع أنبوبنا المموّج مزدوج الجدار وفق AASHTO M294 (Type S)، مع تغطية ASTM F2648 لاستخدام تصريف الأراضي. يستوفي مركّب HDPE أدنى تصنيف خلية 435400C وفق ASTM D3350، وتُتحقَّق الصلابة عند انحراف 5% وفق ASTM D2412، وتطابق الوصلات المحكمة ASTM D3212. كما يتوفّر Type C أحادي الجدار.
تُوصَل المقاطع بطرف سادة مع وصلة خارجية، أو بنظام محكم جرس-وذيل وفق ASTM D3212. أخبرنا إن كنت تحتاج وصلة محكمة للتربة أو محكمة للماء لمسار مجاري الأمطار أو التصريف الجوفي، وسنورّد الوصلات والتجهيزات المطابقة.
نعم. تُشحَن الأقطار الصغيرة في لفّات 50 m أو 100 m تتراصّ بإحكام داخل الحاوية؛ والأقطار الأكبر تُشحَن بأطوال مقطوعة 20 ft. ولأن أنبوب HDPE المموّج خفيف بالنسبة لقطره، فإن كلفة الشحن البحري لكل متر منخفضة مقارنة بالأنبوب المعدني — نؤكّد تعبئة اللفّات/الأطوال وعدد الحاويات قبل الشحن.
أخبرنا بالكمية وميناء الوصول وأي أسئلة — نرد خلال يوم عمل واحد.
